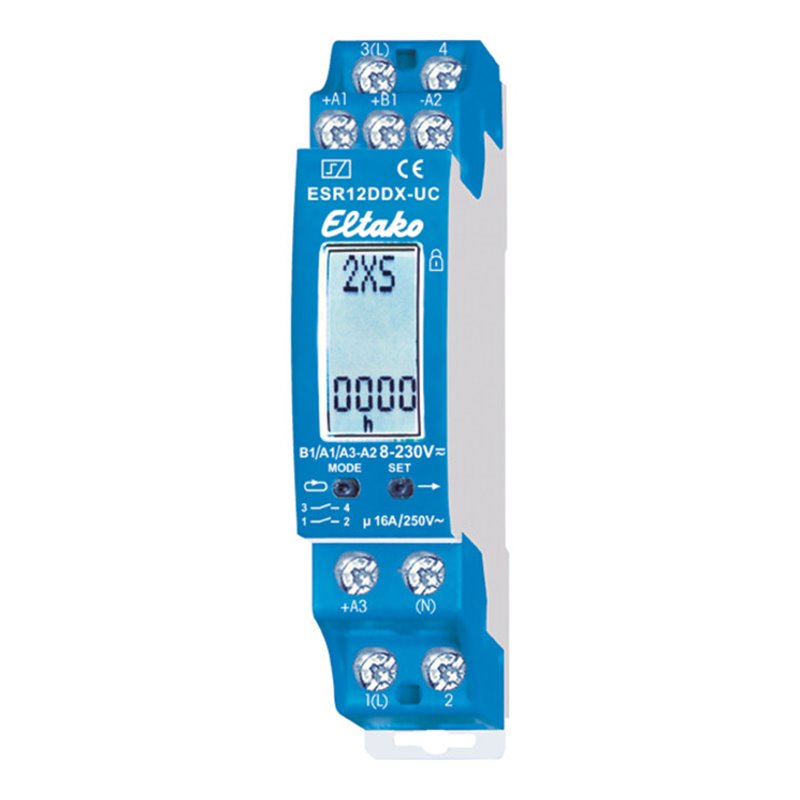

Eltako Stromstoßschalter 16A,250VAC,2000W ESR12DDX-UC

Eigenschaften:

• 1 +1 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, Glühlampen 2000W
• Stand-by-Verlust nur 0,03-0,4 Watt
• Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit=18mm breit, 58mm tief
• Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230 V-Wechselspannung 50 Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren
• Hierzu einfach den N-Leiter an die Klemme (N) und L an 1 (L) und/oder 3 (L) anschließen, dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt
• Universal-Steuerspannung 8..230V UC
• Versorgungsspannung wie die Steuerspannung
• Die Funktionen werden gemäß Bedienungsanleitung mit den Tasten MODE und SET eingegeben und digital auf einem LC-Display angezeigt, gegebenenfalls auch verriegelt
• Die aufgelaufene Einschaltzeit wird ständig angezeigt
• Zunächst in Stunden (h) und dann in Monaten (m) mit einer Nachkommastelle
• Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch
• Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird
• Nur bei den Stromstoßschalter-Funktionen: Bei einem Ausfall der Versorgungsspannung wird je nach Einstellung definiert ausgeschaltet oder die Schaltstellung bleibt erhalten (dann + in der Anzeige neben der Funktionsabkürzung)
• Einstellung bei RSM in der Displayführung
• Außerdem können bei diesen Funktionen mit den Tasten MODE und SET die Steuereingänge A1 und A3 als Zentralsteuereingänge definiert werden: ZA1=zentral aus mit A1, örtlich mit A3. ZE1=zentral ein mit A1, örtlich mit A3. Z00=keine Zentralsteuerung
• Zentral ein mit A1, zentral aus mit A3 und keine örtliche Steuerung siehe Funktion RS
• In den Relaisfunktionen, seit der Fertigung 3. Woche 2010 (03/10), zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet
• Ab 110V Steuerspannung und in den Einstellungen 2S, WS, SS und GS Glimmlampenstrom bis 5mA, abhängig von der Zündspannung
• Mit den Tasten MODE und SET kann zwischen 18 Funktionen gewählt werden: OFF=Dauer AUS
• 2xS=2-fach-Stromstoßschalter mit je 1 Schließer, Steuereingänge A1 und A3. 2S=Stromstoßschalter mit 2 Schließern
• WS=Stromstoßschalter mit 1 Schließer und 1 Öffner
• SS1=Serienschalter 1 + 1 Schließer mit Schaltfolge 0 - Kontakt 1 (1-2) - Kontakt 2 (3-4) - Kontakte 1 + 2. SS2=Serienschalter 1 + 1 Schließer mit Schaltfolge 0 - Kontakt 1 - Kontakte 1 + 2 - Kontakt 2. SS3=Serienschalter 1 + 1 Schließer mit Schaltfolge 0 - Kontakt 1 - Kontakte 1 + 2. GS=Gruppenschalter 1 + 1 Schließer mit Schaltfolge 0 - Kontakt 1 - 0 - Kontakt 2. RS=Schalter mit 2 Schließern, mit A1=Setz- und A3=Rücksetz-Steuereingang
• 2xR=2-fach-Schaltrelais mit je 1 Schließer, Steuereingänge A1 und A3. 2R=Schaltrelais mit 2 Schließern
• WR=Schaltrelais mit 1 Schließer und 1 Öffner
• RR=Schaltrelais (Ruhestromrelais) mit 2 Öffnern
• EAW=Einschalt- und Ausschalt-Wischrelais mit 1 + 1 Schließern, Wischzeit je 1s
• EW=Einschalt-Wischrelais mit 1 Schließer und 1 Öffner, Wischzeit 1s
• AW=Ausschalt-Wischrelais mit 1 Schließer und 1 Öffner, Wischzeit 1s
• GR=Gruppenrelais 1 + 1 Schließer (Relais mit wechselnd schließendem Kontakt)
• ON=Dauer EIN
• Außer bei 2xS, 2xR und RS haben die Steuereingänge A1 und A3 die gleiche Funktion, sofern nicht als Zentralsteuereingänge verwendet
• Nach der Einstellung der gewünschten Funktion kann diese verriegelt werden
• Ein Pfeil rechts neben der Funktionsabkürzung im Kopf des Displays zeigt den Verriegelungszustand an.

EAN/GTIN: 4010312108093
