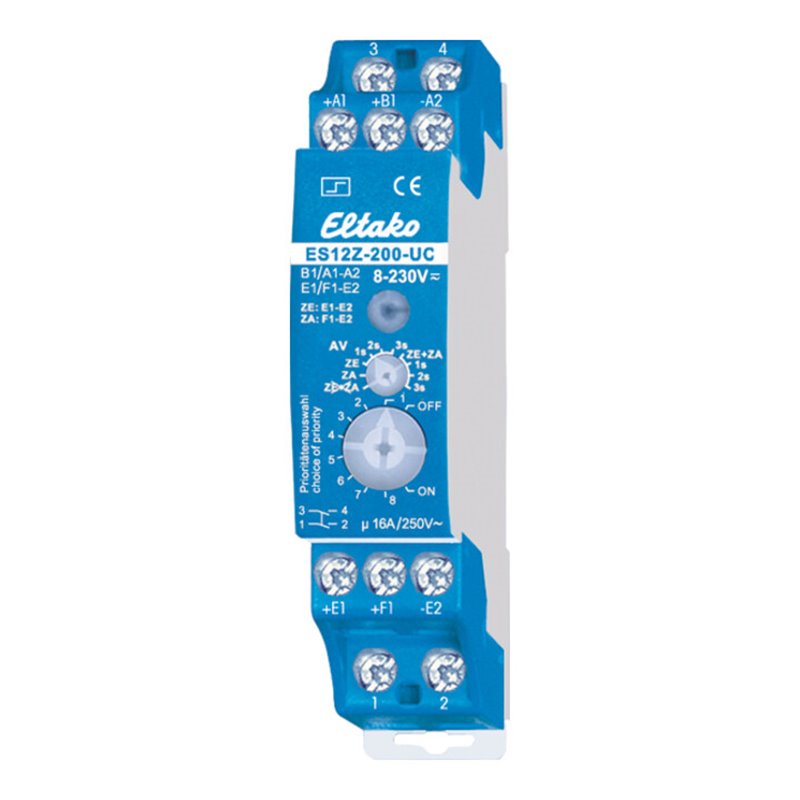

Eltako Stromstoßschalter 2S pot.frei 16A/250V ES12Z-200-UC

Eigenschaften:

• 2 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W
• Stand-by-Verlust nur 0,03-0,4 Watt
• Prioritäten der Zentralsteuerung wählbar
• Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit=18mm breit, 58mm tief
• Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais
• Örtliche Universal-Steuerspannung 8..230V UC
• Mit zusätzlichen Steuereingängen zentral ein und zentral aus für 8..230V UC, vom örtlichen Steuereingang galvanisch getrennt
• Versorgungsspannung wie die örtliche Steuerspannung
• Sehr geringes Schaltgeräusch
• Glimmlampenstrom ab 110V Steuerspannung bis 50mA in den Schalter­stellungen 1 bis 3 und 5 bis 7. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch
• Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird
• Maximalstrom als Summe über beide Kontakte 16A bei 230V
• Mit Ansteuerungs-LED
• Diese blinkt nach 15 Sekunden bei blockiertem örtlichen Taster, nicht in den Drehschalter-Stellungen 4 und 8. Mit dem oberen Drehschalter kann dieser Stromstoßschalter ganz oder teilweise von der Zentralsteuerung ausgenommen werden: ZE+ZA=Zentral ein und zentral aus sind wirksam, wobei für zentral ein eine Ansprechverzögerung von 0, 1, 2 oder 3 Sekunden gewählt werden kann
• ZE=Nur zentral ein ist wirksam, wobei eine Ansprechver­zögerung von 0, 1, 2 oder 3 Sekunden gewählt werden kann
• ZA=Nur zentral aus ist wirksam
• ZE+ZA=Keine Zentralsteuerung ist wirksam
• Mit dem unteren Drehschalter können verschiedene Prioritäten eingestellt werden
• Diese legen fest, welche anderen Steuereingänge gesperrt sind, solange ein Steuereingang dauererregt ist
• Außerdem wird hierbei entschieden, wie sich der Stromstoßschalter ES12Z bei Ausfall und Wiederkehr der Versorgungsspannung verhalten soll: In den Schalterstellungen 1 bis 4 bleibt die Schaltstellung bei dem Ausfall unverändert, in den Schalterstellungen 5 bis 8 wird ausgeschaltet
• Anliegende Zentralbefehle werden nach der Wieder­kehr sofort ausgeführt
• OFF=Dauer AUS, ON=Dauer EIN
• 1 und 5=Keine Priorität
• Auch bei dauererregten Zentral-Steuereingängen kann örtlich getastet werden
• Der letzte Zentralbefehl wird ausgeführt
• Dies ist die Einstellung ab Werk
• 2 und 6=Priorität für zentral ein und aus
• Örtliches Tasten ist solange wirkungslos
• Dauererregung zentral aus hat jedoch Vorrang vor Dauererregung zentral ein
• 3 und 7=Priorität für zentral ein und aus
• Örtliches Tasten ist solange wirkungslos
• Dauererregung zentral ein hat jedoch Vorrang vor Dauererregung zentral aus
• 4 und 8=Priorität für dauererregten örtlichen Taster
• Zentralbefehle werden solange nicht ausgeführt
• Ein Glimmlampenstrom ist in diesen Stellungen nicht zugelassen.

EAN/GTIN: 4010312107690
