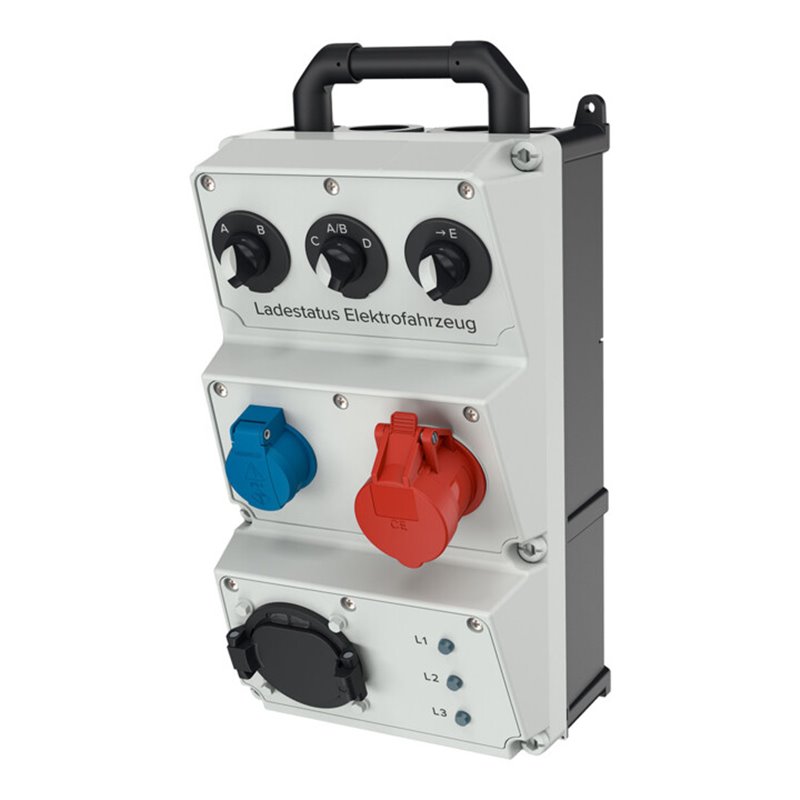

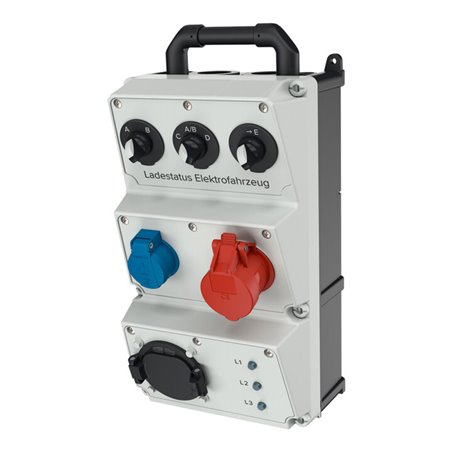

Mennekes E-Mobil. Prüfbox für Ladestationen 320011

Eigenschaften:

• MENNEKES Pruefbox Generation 2 fuer Ladesysteme zur Funktionsueberpruefung von Ladestationen Zum Anschluss der Pruefbox kann das fest angeschlagene Ladekabel (Typ 2) einer Ladestation, ein Mode 3 Ladekabel oder ein Pruefkabel Generation 2 (mit Ladestecker und Ladekupplung) verwendet werden
• Ein Pruefkabel liegt der Pruefbox nicht bei, kann bei Bedarf aber separat bestellt werden
• Formschoenes, robuster Kunststoff Gehaeuse aus AMAPLAST im AMAXX Design mit Tragegriff plombierbar, mit Aussen-u.Innenbefestigung Schutzgrad IP 20 Abmessungen 390 x 225 x 165 (HxBxT) Oberteil elektrograu RAL 7035 Unterteil schwarz seitlich anscharniert mit Doppelgewinde-Deckelschrauben Bestueckung/Absicherung: Pos.1: 1 Schutzkontakt-Steckdose Pos.2: 1 CEE-Steckdose 16A 5p 400V Pos.1+2: 1 LS-Schalter 16A 3p+N C 1 Fahrzeugladestecker 32A Mode 3 mit Klappdeckel weitere Einbauten: 3 Drehschalter 3 Phasenkontrolleuchten Widerstands-Dioden-Kombination Folgende Pruefungen koennen durchgefuehrt werden: 1. EIN / AUS Schalter (State A / B) 2. Simulation von nicht gasenden und gasenden Fahrzeugen
• Laden mit und ohne Lueftungsanforderung (State C / D) 3. Fehlermeldung des Elektrofahrzeugs Kurzschlusses zwischen CP und PE (State E) 4. Simulation einer Wechselstromlast 5. Simulation einer Drehstromlast
• Kann zur Kontrolle des Drehfeldes genutzt werden 6. Ladestecker zum Anschluss an einen Mode 3 Ladepunkt 7. Kontrollleuchten zur Phasenkontrolle (State A bis E=Fahrzeugzustaende nach Norm)

EAN/GTIN: 4015394264620
