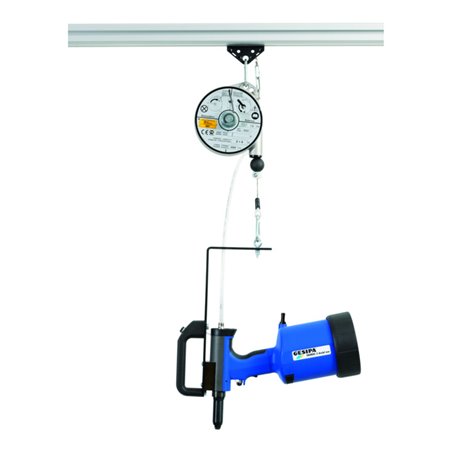

Gesipa Blindniet-Setzgerät TAURUS 1 Axial eco

Eigenschaften:

• Die TAURUS-Baureihe 1-4 in Axial-Version: die günstige Einstiegsvariante für den speziellen Anwendungsfall. Pneumatisch-hydraulische Blindniet-Setzgeräte von Gesipa decken fast jeden Anwendungsfall ideal ab. Ökonomische Bauweise, perfektes Handling und durchdachtes Zubehör machen die TAURUS-Serie so einzigartig und flexibel.

Anwendungen:

• Der spezielle Aufbau des TAURUS Axial eco bietet die Möglichkeit des Einbaus in Fertigungsanlagen und ermöglicht gleichzeitig ein flexibles und ergonomisches handbetriebenes Arbeiten bei Anwendungen, die eine eingeschränkte Zugänglichkeit aufweisen und somit einen Nietvorgang von oben erfordern. Um sicherzustellen, dass die zu vernietenden Bauteile ohne Spalt aufeinander liegen und der Setzkopf anliegt, kann der TAURUS Axial eco zusätzlich mit einer Andrückauslösung geliefert werden. Für eine sichere Nietdornabsaugung ist eine zusätzlich geschaltete Luftversorgung notwendig. Diese wird je nach Anwendungsfall sinnvollerweise über den Balancer mit Ventil oder dem Zeitverzögerungsventil erreicht.

Vorteile des TAURUS 1 Axial eco auf einen Blick:

• Kostengünstige Einstiegsvariante
• Ideal geeignet für die Installation in Montagetischen, Vorrichtungen oder teilautomatisierten Arbeitsplätzen
• Sehr praktisch für die Verarbeitung von Blindnieten an Stellen, die einen vertikalen Nietvorgang erfordern
• Kann mit nahezu allen Zusatzeinrichtungen der TAURUS-Baureihe ausgestattet werden: z. B. Verlängerungseinheiten, Blindnietzähler, Setzprozessüberwachung, Andrückauslösung und Fernsteuerung
• Aufhängbar an einem Balancer
• Integrierte Dornabsaugung zur Entsorgung des Restnietdornes

Baukasten-Prinzip

• Viele gleiche Teile, die geräteübergreifend verwendet werden können, sorgen für eine geringe Ersatzteilhaltung und einfache Wartung
• Flexible Anpassung an neue Anwendungen
• Diese Variantenvielfalt bietet dem Anwender eine hohe Flexibilität, da jedes Gerät der TAURUS-Reihe 1-4 mit verschiedensten Zusatzteilen ausgestattet oder entsprechend dem Anwendungsfall umgerüstet werden kann

Leistung

• Hohe Setzkräfte bei geringem Gewicht
• Schneller Arbeitszyklus
• Optimierter Hub für die gesamte Serie

Patentierter Greifmechanismus

• Zwangsgeführte Greifbacken und pneumatische Anpressung
• Sicheres, rutschfreies Greifen der Nietdorne
• Eine Ausführung für alle Abmessungen
• Extrem hohe Standzeiten

Ökonomie & Ökologie

• Sparsamer Druckluftverbrauch durch Zweifach-Nutzung: Setzen des Nietes und Absaugen des Restdornes
• Höchste Wirtschaftlichkeit und geringe Umweltbelastung
• Zuschaltbare Ansaugung durch arretierbaren Schiebeschalter

Arbeitskomfort & Sicherheit

• Gummiertes, handgerechtes Griffstück
• Ausgewogene Schwerpunktlage
• Vibrationsarm und schallgedämpft
• Dornauffangbehälter mit drehbarem Luftabweiser
• Überdruckventil vermeidet Überlastung
• Sehr geringer Rückstoß
• Kein Nietdornauswurf bei abgeschraubtem Auffangbehälter

Patentiertes Futterbackensystem

• Die drei Futterbacken gleiten zwangsgeführt in separaten Kanälen
• Die Futterbacken werden statt mit Federkraft mit Druckluft auf die Dorne gepresst. Das geschieht mit mindestens zehnmal höherer Kraft als herkömmlich.
• Die Futterbacken krallen sich beim Auslösen des Nietvorgangs durch den hohen Druck schlagartig an den Dornen fest, erst dann beginnt die Zugbewegung

Entscheidende Vorteile des Gesipa-Systems:

• Die Nutzung des vollständigen Gerätehubes beim Setzen des Nietes garantiert sichere Setzvorgänge
• Das sofortige rutschfreie Greifen des Nietdorns reduziert den Abrieb und damit lästige Verschmutzungen
• Die Futterbacken können nicht über den Dorn rutschen, der Verschleiß der Futterbacken reduziert sich erheblich
• Hohe Standzeiten, geringer Wartungsaufwand und geringer Ersatzteilbedarf senken die Kosten nachhaltig
• Doppelte Nutzung der für den Setzvorgang erforderlichen Druckluft: Zuerst zum Setzen des Blindnietes und dann zum Auswerfen des Restnietdorns. Die doppelte Nutzung der Druckluft erfordert also keine teure frische Druckluft, die bei anderen marktüblichen Geräten kontinuierlich verbraucht wird, nur um den Dorn auszuwerfen. Zu guter Letzt sind damit auch die Geräuschemissionen bei der TAURUS-Geräteserie äußerst gering.

Eigenschaften:

• Betriebsdruck: 5 bis 7 bar
• Schlauchanschluss: 6 mm Ø (1/4")
• Geräuschemission: max. 79 dB
• Vibrationen: < 2,9 m/s²
• Luftverbrauch: ca. 1,0 l pro Niet
• Setzkraft: 4.200 N bei 5 bar
• Gerätehub: 15 mm

Einsatzbereich:

• Verarbeitung von Blindnieten bis 6,4 mm Ø aller Werkstoffe und bis 8 mm Ø Alu (max. Dorn-Ø 4,5 mm)

EAN/GTIN: 4007081904810
