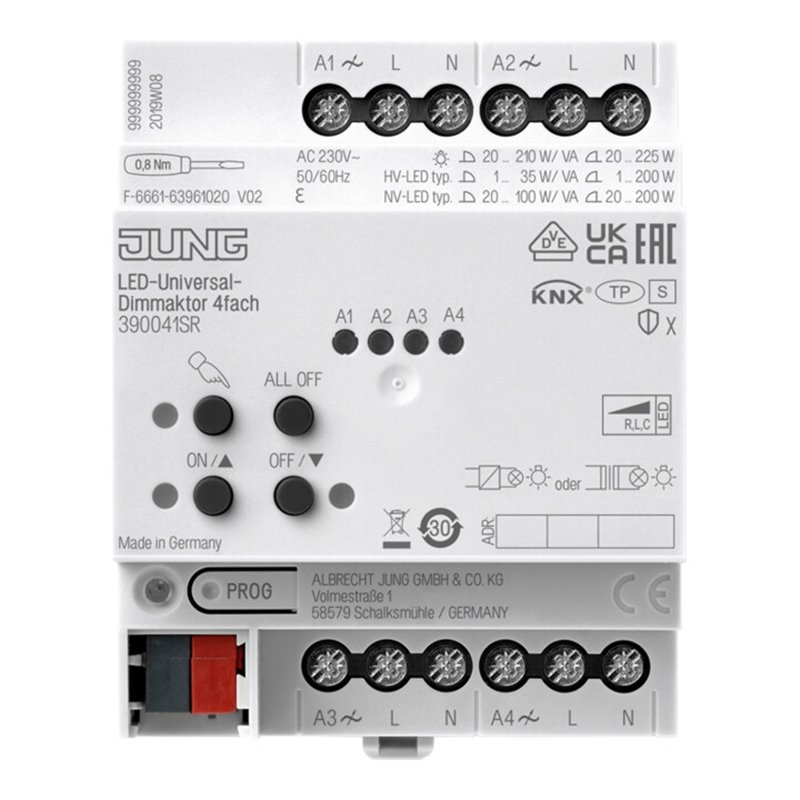

Jung KNX Universal-Dimmaktor LED, 4fach, 4 TE 39004 1S R

Eigenschaften:

• 4x225W, HV-LED-Lampen typ.4x1...35W(Phasenanschnitt), 4x1...200W(Phasenabschnitt) 1x855W REG-Gehäuse 4TE mit elektronischer Handbetätigung und LED-Statusanzeige Projektierung und Inbetriebnahme mit ETS5 oder neuer ETS-Produktfamilie Beleuchtung Produkttyp Dimmer Bestimmungsgemäßer Gebrauch Schalten und Dimmen von Glühlampen, HV-Halogenlampen, dimmbaren HV-LED-Lampen, dimmbaren Kompaktleuchtstofflampen, dimmbaren induktiven Trafos mit NV-Halogen- oder NV-LED-Lampen, dimmbaren elektronischen Trafos mit NV-Halogen- oder NV-LED-Lampen Montage auf Hutschiene nach DINEN60715 in Unterverteiler Produkteigenschaften Ausgänge manuell bedienbar, Baustellenbetrieb Rückmeldung im Handbetrieb und im Busbetrieb Sperren einzelner Ausgänge per Hand oder Bus Statusrückmeldung KNX DataSecure kompatibel abETS5.7.3 Updatefähig mit ETSService-AppEigenschaften Dimmbetrieb Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips Leerlauf-, kurzschluss- und übertemperatursicher Meldung bei Kurzschluss, Spannungsausfall und Überlast Rückmeldung des Schaltzustandes und des Dimmwertes Parametrierbares Einschalt- und Dimmverhalten Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung Lichtszenenbetrieb Statusanzeige der Ausgänge über LED Betriebsstundenzähler Spannungsausfall länger als ca.5Sekunden führt zum Ausschalten des Dimmaktors
• Je nach Parametereinstellung wird die angeschlossene Last nach Spannungswiederkehr neu eingemessen
• Erhöhung der Ausgangsleistung durch Parallelschalten mehrerer Ausgänge möglich Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ1755REG) möglich Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KMLED230UEigenschaften Logik Logikgatter Umsetzer (Konvertierung) Sperrglied Vergleicher Grenzwertschalter Nennspannung: AC 110
• 230 V~Netzfrequenz: 50/60 Hz Verlustleistung: max. 7W Standby-Leistung: ca. 0,16 W pro Kanal Umgebungstemperatur: -5
• +45°C Lager-/Transporttemperatur: -25
• +70°C Lampenlasten Anschlussleistung 230V je Ausgang Wird die Nennspannung auf 110V reduziert, halbieren sich die Lampenlasten
• Phasenanschnitt Glüh- / HV-Halogenlampen 20
• 210 W Induktive Trafos: 20
• 210 VA Elektronische Trafos: 20
• 210 W NV-LED-Lampen dimmbar: 20
• 100 VA HV-LED-Lampen dimmbar: 1
• 35 W Kompaktleuchtstofflampen dimmbar: 20
• 80 W Phasenabschnitt Glüh- / HV-Halogenlampen 20
• 225 W Elektronische Trafos: 20
• 225 W NV-LED-Lampen dimmbar: 20
• 200 VA HV-LED-Lampen dimmbar: 1
• 200 W Kompaktleuchtstofflampen dimmbar: 20
• 150 W Mischlasten Kapazitiv-induktiv: nicht zulässig Einbaubreite: 72 mm (4 TE) KNX KNX Medium: TP256 Inbetriebnahmemodus: S-Mode Nennspannung KNX: DC 21
• 32 V SELV Stromaufnahme KNX: 15 mA Anschluss Anschlussart: Anschlussklemme eindrähtig: 1 x 0,5...4 mm2 feindrähtig ohne Aderendhülse: 1 x 0,5...4 mm2 feindrähtig mit Aderendhülse: 1 x 0,5...2,5 mm2

EAN/GTIN: 4011377179103
