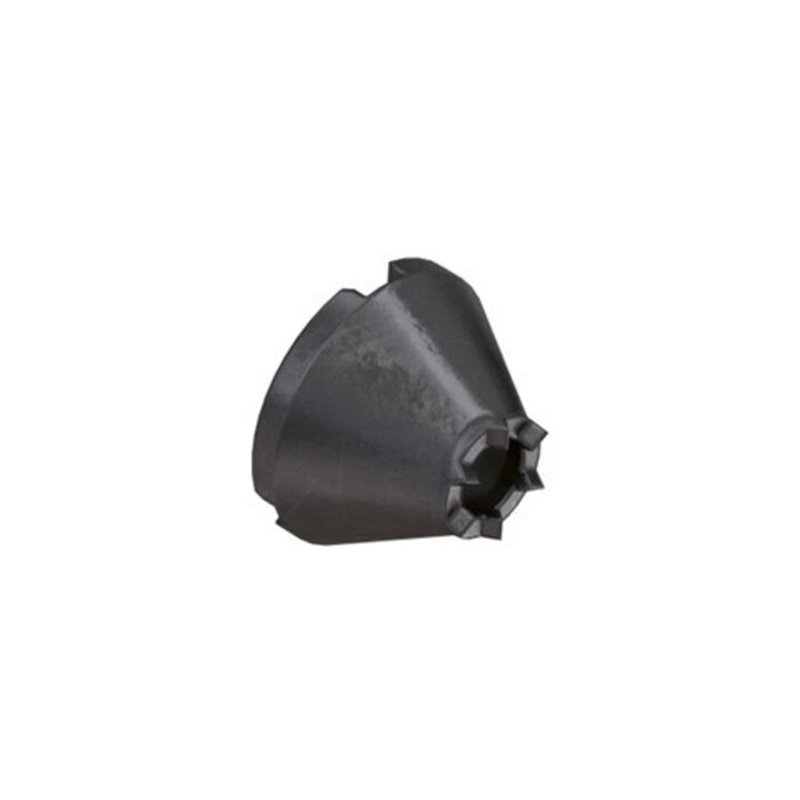

RÖHM Mitnehmerscheibe CoAE, direkt verzahnt Linkslauf, Arbeitsbereich-⌀: 9-16 mm

Eigenschaften:

• Stirnseitenmitnehmer sind Spannwerkzeuge in der mechanischen Fertigung
• Sie dienen zur Drehmomentübertragung der Maschinenspindel auf das Werkstück
• Mittels Stirnseitenmitnehmer (auch Mitnehmerspitzen genannt) werden in Bearbeitungsmaschinen Wellen zwischen Spitzen gespannt
• Die komplette Außenkontur des Werkstücks kann mit einer Aufspannung fertig bearbeitet werden
• Durch die Aufnahme über die Werkstückzentren können hohe Rundlaufanforderungen umgesetzt werden
• Der CoAE ist ein Constant-Stirnseitenmitnehmer, der manuell in einer Drehmaschine eingespannt wird
• Er wird überwiegend zur spanenden Drehbearbeitung über die gesamte Länge eingesetzt
• Die Bauteile werden stirnseitig gespannt
• In der gleichen Aufspannung kann zusätzlich eine Fräsbearbeitung erfolgen
• Er punktet durch eine konstante Spannkraft, auch bei unebenen Stirnflächen oder größeren Abweichungen von der Orthogonalität
• Die Aufnahme ist radial spielfrei
• Durch den modularen Aufbau lassen sich unterschiedliche Spitzen, sowie verschiedene Mitnehmerscheiben mit einem einzigen Stirnseitenmitnehmer einsetzen und so verschiedenste Geometrien bearbeiten
• Der CoAE ersetzt die Röhm Stirnseitenmitnehmer CoA
• Geeignet für manuell spannende Bearbeitungsmaschinen
• Mitnehmerscheiben direkt verzahnt

Verwendung:

• Zum Ersatz bzw zur Arbeitsbereichs-Erweiterung der Sätze Nr
• 327541

EAN/GTIN: 4019208501307
