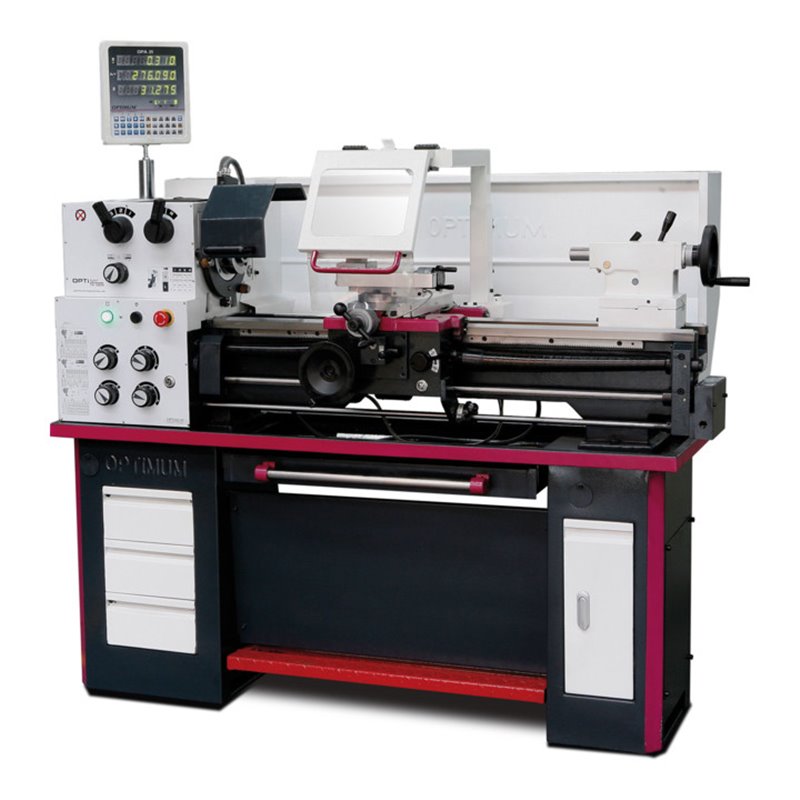

Optimum Leit- und Zugspindel-Drehmaschine OPTIturn TH 3309

Eigenschaften:

• Komplett ausgestattete Leit- und Zugspindel-Drehmaschinen.
• TH 3309D mit digitaler Positionsanzeige DPA 21, TH 3309V mit bürstenlosem Motor für stufenlose Drehzahlregelung.
• Gehärtete und geschliffene Bettführungsbahnen
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• Motorschutzschalter (TH 3309 / TH 3309D)
• DC 24 Volt Elektrik
• Abschließbarer Hauptschalter
• Rechts- und Linkslauf am Bettschlitten schaltbar
• Leitspindelabdeckung
• Maschinenunterbau mit Werkzeugfach rechts
• Herausziehbare Spänewanne mit Führungsschienen
• Sicherheitshandräder mit Ausrückfunktion in der X- und Z-Achse
• Not-Halt Einrichtung mit Fußbetätigung

Besonderheiten TH 3309D / TH 3309V
• Digitale Positionsanzeige DPA 21
• Bedienerfreundliche Folientastatur, spritzwassergeschützt, geschlossen und blendfrei
• Deutliche Reduzierung der Fertigungszeiten
• Höhere Arbeitsgenauigkeit
• Fehlerquote wird verringert
• X, Y / Z0, Z-Achse mit jeweils 8-stelliger Anzeige
• Übersichtlich angeordnete Tastatur
• Glasmassstäbe

Besonderheiten TH 3309V: Leistungsstarker Brushless-Antrieb
• Besonders ruhiger Lauf
• Annähernd konstantes Drehmoment über den gesamten Drehzahlbereich
• Hohe Leistungsausbeute

Schaltschrank
• 24 Volt DC Netzteil
• Alle Schütze und Relais von Siemens oder Schneider - TH 3309V von Eaton

Hauptspindel
• Im Ölbad laufend
• Getrieberäder leichtgängig, gehärtet und geschliffen

Schlitten
• Präzise gearbeitet
• Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
• Vierfach-Stahlhalter
• Alle Führungen durch Keilleisten nachstellbar
• Verstellbereich Oberschlitten ± 90°

Prismenbett
• Stark verrippt
• Induktiv gehärtet
• Präzisionsgeschliffen

Reitstock
• Zum Kegeldrehen ±10 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,025 mm

LED-Maschinenlampe Maschinenunterbau
• Links keine Werkzeugfächer, nur Blenden

Lieferumfang:

• Feststehende Lünette Durchlass 19-70 mm
• Mitlaufende Lünette Durchlass 16-50 mm
• LED-Maschinenleuchte
• Reduzierhülse MK3 / MK5
• Zwei feste Zentrierspitzen MK3
• Vierfach-Stahlhalter
• Wechselräder-Satz
• Bedienwerkzeug Bereits im Lieferumfang inklusive: Maschinenerstbefüllung mit Qualitätsöl Drehfutter nicht vergessen!

EAN/GTIN: 4030635031304
