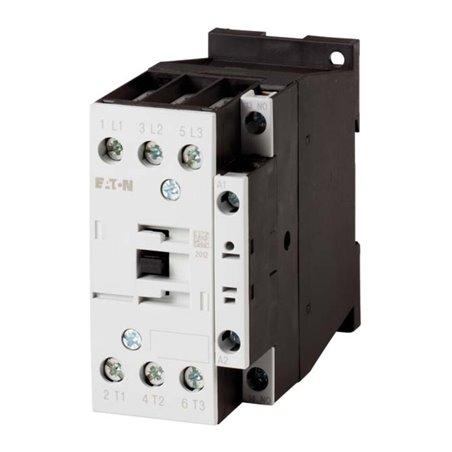

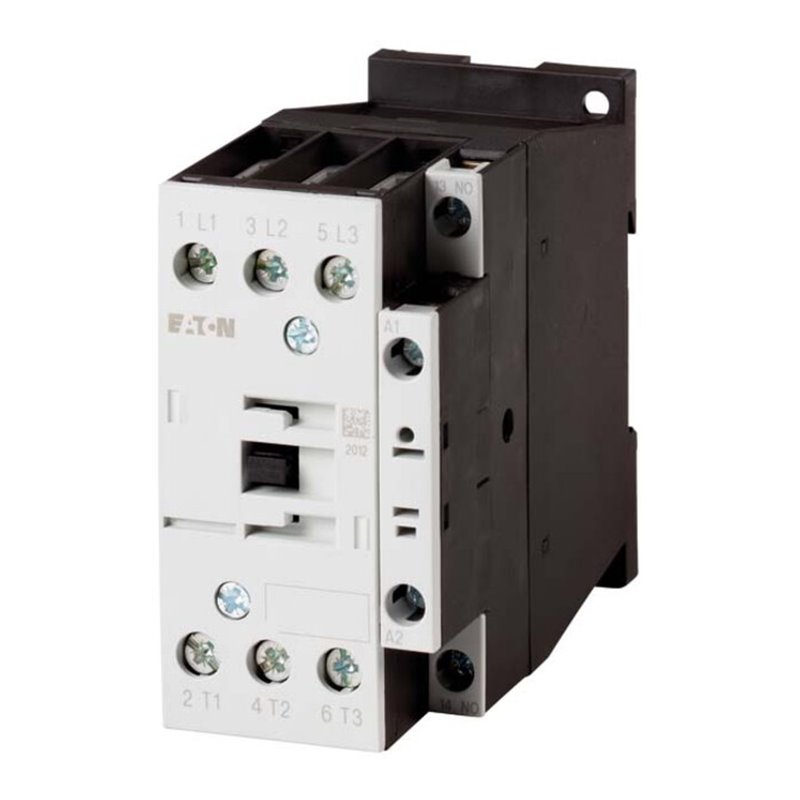

Eaton Leistungsschütz 1S 7, 5kW/400V, AC DILM17-10(42V50HZ)
90,52 €
Bruttopreis
- Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=40 A, gekapselt: Ith=32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=88 A, gekapselt: Ith=80 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=5 kW, 380 V 400 V: P=7.5 kW, 660 V 690 V: P=11 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=2.5 kW, 380 V 400 V: P=4.5 kW, 660 V 690 V: P=6.5 kW, kombinierbar mit Hilfsschalter: DILM32-XHI.., DILA-XHI(V).., Kontaktbestückung S=Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung
Sicherheitsrichtlinien
(bearbeiten im Modul "Kundenvorteile")
Lieferbedingungen
(bearbeiten im Modul "Kundenvorteile")
Rückgabebedingungen
(bearbeiten im Modul "Kundenvorteile")
62417796
100 Artikel
Technische Daten
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Anzahl der Hilfskontakte als Schließer
- 1
- Anzahl der Schließer als Hauptkontakte
- 3
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 7,5 kW
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 4,5 kW
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 40 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 18 A
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 10 A
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 42 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 48 V
- Geeignet für Reiheneinbau
- nein
- Spannungsart zur Betätigung
- AC
- Bemessungssteuerspeisespannung Us bei DC
- 0 V
- Bemessungsbetriebsleistung NEMA
- 7,4 kW
