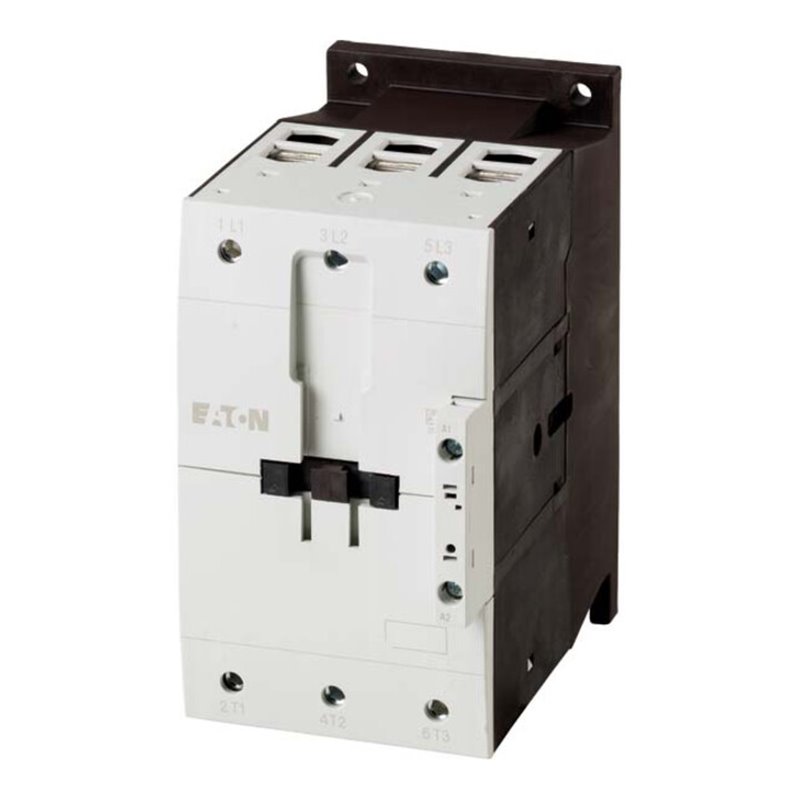

Eaton Leistungsschütz 90kW/400V, AC DILM170(RAC240)
1.047,50 €
Bruttopreis
- Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Nicht geeignet für Motoren der Effizienzklasse IE3., Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=170 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=225 A, gekapselt: Ith=166 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=460 A, gekapselt: Ith=415 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=52 kW, 380 V 400 V: P=90 kW, 660 V 690 V: P=96 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=20 kW, 380 V 400 V: P=33 kW, 660 V 690 V: P=48 kW, kombinierbar mit Hilfsschalter: DILM150-XHI(V).., DILM1000-XHI(V).., Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Elektrische Lebensdauer beachten., Stromart AC/DC: Wechselstrombetätigung
Sicherheitsrichtlinien
(bearbeiten im Modul "Kundenvorteile")
Lieferbedingungen
(bearbeiten im Modul "Kundenvorteile")
Rückgabebedingungen
(bearbeiten im Modul "Kundenvorteile")
74935363
100 Artikel
Technische Daten
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Anzahl der Schließer als Hauptkontakte
- 3
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 90 kW
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 33 kW
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 225 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 170 A
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 65 A
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 190..240 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 190..240 V
- Geeignet für Reiheneinbau
- nein
- Spannungsart zur Betätigung
- AC
- Bemessungssteuerspeisespannung Us bei DC
- 0 V
- Bemessungsbetriebsleistung NEMA
- 93 kW
