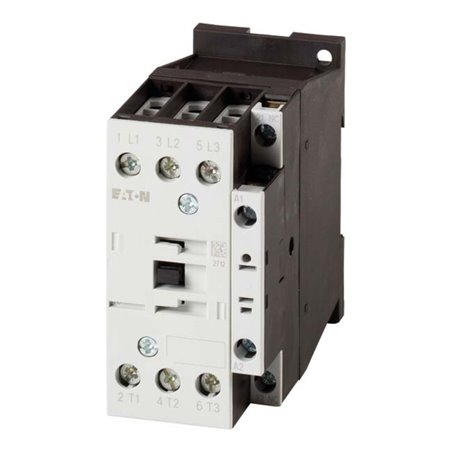

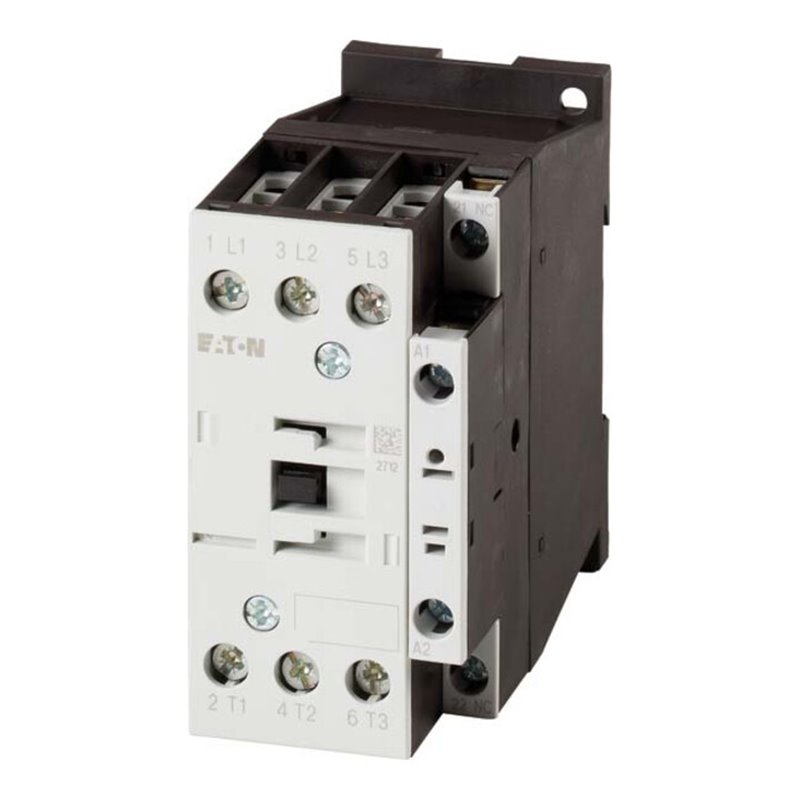

Eaton Leistungsschütz 1Ö 15kW/400V, AC DILM32-01(RDC24)
274,88 €
Bruttopreis
- Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=45 A, gekapselt: Ith=36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=100 A, gekapselt: Ith=90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=10 kW, 380 V 400 V: P=15 kW, 660 V 690 V: P=17 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=4 kW, 380 V 400 V: P=7 kW, 660 V 690 V: P=10 kW, kombinierbar mit Hilfsschalter: DILA-XHI(V).., DILM32-XHI11-S, Kontaktbestückung Ö=Öffner: 1 Ö, Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Mit Spiegelkontakt., Stromart AC/DC: Gleichstrombetätigung
Sicherheitsrichtlinien
(bearbeiten im Modul "Kundenvorteile")
Lieferbedingungen
(bearbeiten im Modul "Kundenvorteile")
Rückgabebedingungen
(bearbeiten im Modul "Kundenvorteile")
54881041
100 Artikel
Technische Daten
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Anzahl der Hilfskontakte als Öffner
- 1
- Anzahl der Schließer als Hauptkontakte
- 3
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 15 kW
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 7 kW
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 45 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 32 A
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 15 A
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 0 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 0 V
- Geeignet für Reiheneinbau
- nein
- Spannungsart zur Betätigung
- DC
- Bemessungssteuerspeisespannung Us bei DC
- 24..27 V
- Bemessungsbetriebsleistung NEMA
- 14,9 kW
