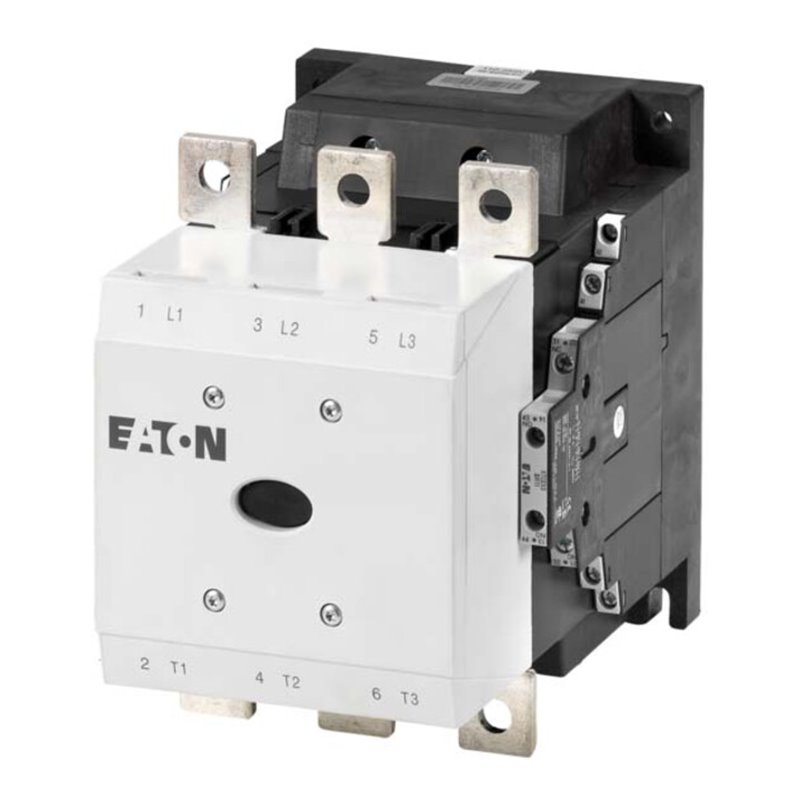

Eaton Leistungsschütz m.Br. 2S2Ö 132kW/400V/AC3 DILM250/22(RA250)

155.748,99 €

Bruttopreis

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=250 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=430 A, gekapselt: Ith=300 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=825 A, gekapselt: Ith=742 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=75 kW, 380 V 400 V: P=132 kW, 660 V 690 V: P=170 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=62 kW, 380 V 400 V: P=110 kW, 660 V 690 V: P=137 kW, kombinierbar mit Hilfsschalter: DILM820-XHI¿, Kontaktbestückung S=Schließer: 2 S, Kontaktbestückung Ö=Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechsel- und Gleichstrombetätigung

Security policy

(edit with the Customer Reassurance module)

Delivery policy

(edit with the Customer Reassurance module)

Return policy

(edit with the Customer Reassurance module)

Beschreibung
Artikeldetails

Eigenschaften:

Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=250 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=430 A, gekapselt: Ith=300 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=825 A, gekapselt: Ith=742 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=75 kW, 380 V 400 V: P=132 kW, 660 V 690 V: P=170 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=62 kW, 380 V 400 V: P=110 kW, 660 V 690 V: P=137 kW, kombinierbar mit Hilfsschalter: DILM820-XHI¿, Kontaktbestückung S=Schließer: 2 S, Kontaktbestückung Ö=Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechsel- und Gleichstrombetätigung

EAN/GTIN: 4015082082017

Marke Eaton

Artikel-Nr. 93677952

Auf Lager 100 Artikel

Technische Daten

Bemessungsbetriebsleistung bei AC-4, 400 V: 110 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 429 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 250 A
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 200 A
Bemessungssteuerspeisespannung Us bei AC 50 Hz: 110..250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz: 110..250 V
Geeignet für Reiheneinbau: Nein
Spannungsart zur Betätigung: AC/DC
Bemessungssteuerspeisespannung Us bei DC: 110..250 V
Bemessungsbetriebsleistung NEMA: 149 kW
Anschlussart Hauptstromkreis: Schienenanschluss
Anzahl der Hilfskontakte als Schließer: 2
Anzahl der Hilfskontakte als Öffner: 2
Anzahl der Schließer als Hauptkontakte: 3
Bemessungsbetriebsleistung bei AC-3, 400 V: 132 kW
