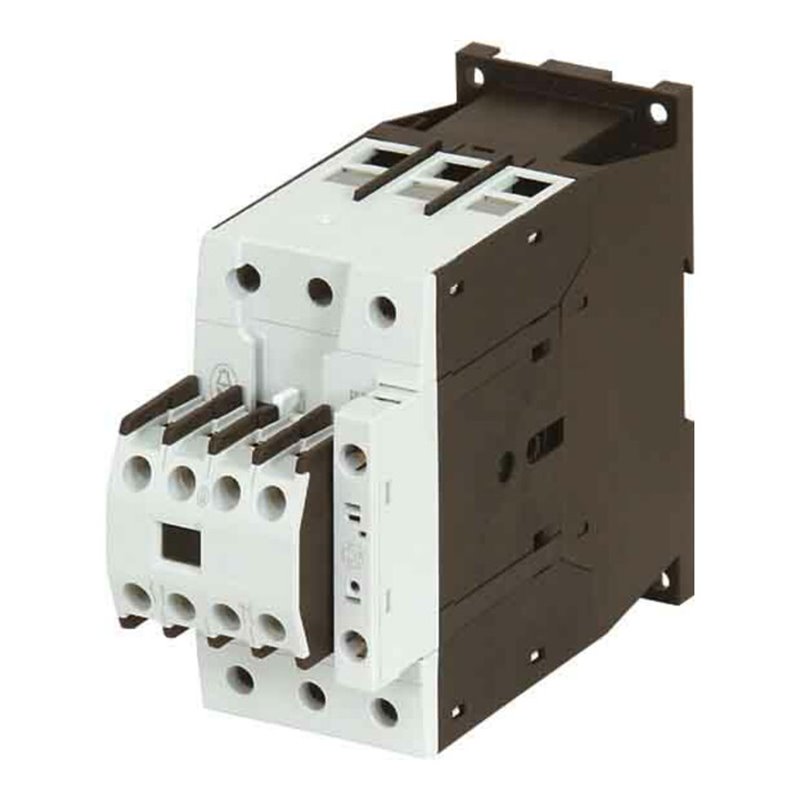

Eaton Leistungsschütz 22kW/400V,AC DILM50-22(230V50HZ)
212,99 €
Bruttopreis
- Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komplettgeräte bis 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=50 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=80 A, gekapselt: Ith=58 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=162 A, gekapselt: Ith=145 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=15.5 kW, 380 V 400 V: P=22 kW, 660 V 690 V: P=30 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=6 kW, 380 V 400 V: P=10 kW, 660 V 690 V: P=14 kW, Kontaktbestückung S=Schließer: 2 S, Kontaktbestückung Ö=Öffner: 2 Ö, Hinweise: Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung
Sicherheitsrichtlinien
(bearbeiten im Modul "Kundenvorteile")
Lieferbedingungen
(bearbeiten im Modul "Kundenvorteile")
Rückgabebedingungen
(bearbeiten im Modul "Kundenvorteile")
87845159
100 Artikel
Technische Daten
- Bemessungsbetriebsleistung NEMA
- 29,8 kW
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Anzahl der Hilfskontakte als Schließer
- 2
- Anzahl der Hilfskontakte als Öffner
- 2
- Anzahl der Schließer als Hauptkontakte
- 3
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 22 kW
- Bemessungsbetriebsleistung bei AC-4, 400 V
- 10 kW
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 80 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 50 A
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V
- 21 A
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 230 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 240 V
- Geeignet für Reiheneinbau
- Nein
- Spannungsart zur Betätigung
- AC
- Bemessungssteuerspeisespannung Us bei DC
- 0 V
