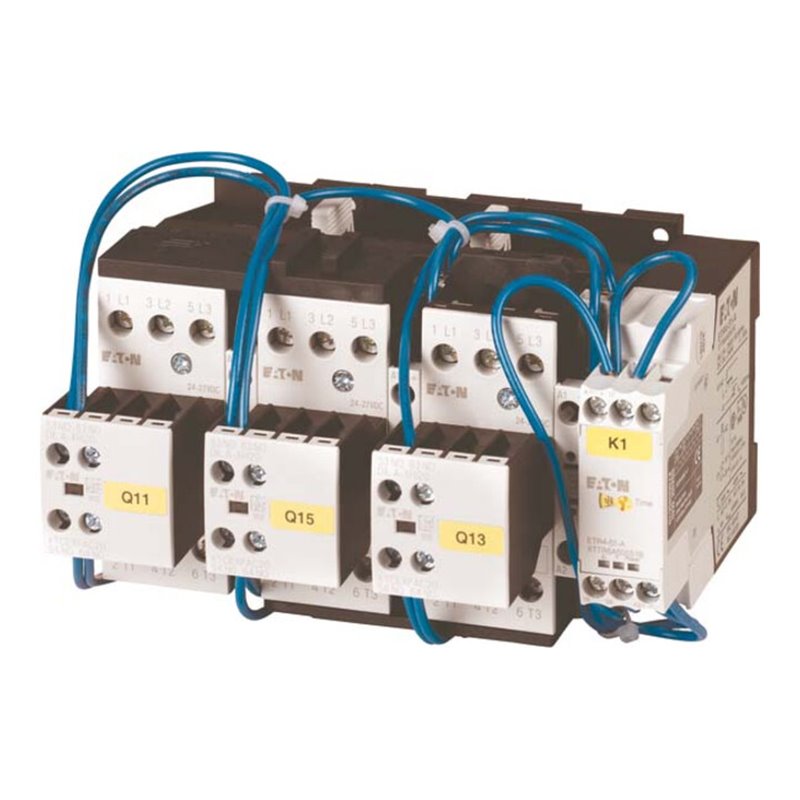

Eaton Sterndreieckschütz SDAINLM70(230V50HZ)
756,99 €
Bruttopreis
- Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=70 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=18.5 kW, 380 V 400 V: P=37 kW, 500 V: P=45 kW, 660 V 690 V: P=37 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM40, + DILM150-XHI31, Dreieckschütz Q15: DILM40, + DILM150-XHI11 Typ, Sternschütz Q13: DILM40, + DILM150-XHI11 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
Sicherheitsrichtlinien
(bearbeiten im Modul "Kundenvorteile")
Lieferbedingungen
(bearbeiten im Modul "Kundenvorteile")
Rückgabebedingungen
(bearbeiten im Modul "Kundenvorteile")
71006881
100 Artikel
Technische Daten
- Schutzart (IP)
- IP00
- Funktion
- Stern-Dreieck-Schütz
- Schutzart (NEMA)
- sonstige
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 37 kW
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 70 A
- Bemessungssteuerspeisespannung Us bei AC 50 Hz
- 230 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz
- 240 V
- Spannungsart zur Betätigung
- AC
- Bemessungssteuerspeisespannung Us bei DC
- 0 V
- Bemessungsbetriebsleistung NEMA
- 0 kW
