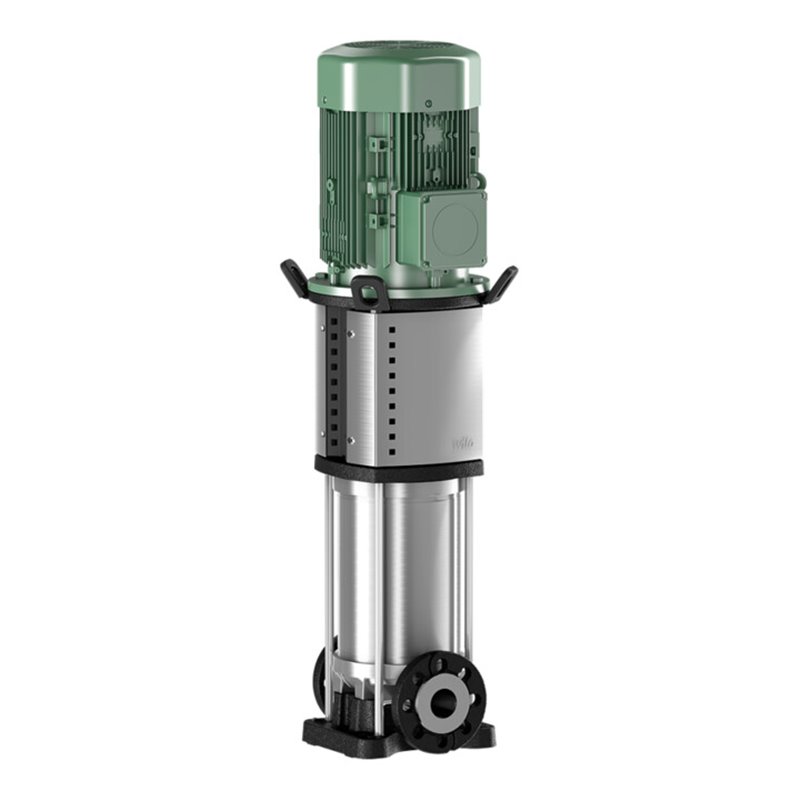

Wilo Hochdruckpumpe Helix V 1605, 4 kW, PN 16, G 2, St.-Dicht.-Sys

Technische Daten

Leistungsaufnahme P1

4,51 W

Drehzahl

2900

Rohraußendurchmesser Anschluss Auslassseite

50 mm

Bemessungsspannung

400

Werkstoff des Anschlusses

Edelstahl

Max. Medientemperatur

120 °C

Modell

1605

Umgebungstemperatur, max.

40 °C

Max. Arbeitsdruck

16

Flanschform

Oval

Max. Mediumtemperatur (Dauerbetrieb)

120 °C

Anschluss

Flansch

Volumenstrom (BEP)

17,8

Maximaler Betriebsdruck

16 bar

Mindesteffizienzindex (MEI)

0,5

Max. Umgebungstemperatur

40 °C

Anschlussspannung

3 x 400 V

Werkstoff des Gebläserads/Laufrads

Edelstahl

Dimension 1

1605, 4 kW

Selbstansaugend

Nein

Max. zulässiger Betriebsdruck

16 bar

Spannung

400 V

Werkstoff des Pumpengehäuses

Edelstahl

UBA-Positivliste

Ja

Mit ovalen Gegenflanschen

Ja

Werkstoff Anschluss

Edelstahl

Mediumtemperatur (Dauerbetrieb)

-30 - 120

Schutzart (IP)

IP55

Werkstoffgüte Gebläserad/Laufrad

Edelstahl 304 (1.4307)

Nenndurchmesser

2 Zoll

Werkstoffgüte Anschluss

Edelstahl 304 (1.4301)

Min. Medientemperatur

-30 °C

Frequenz

50 Hz Hz

Werkstoffgüte des Pumpengehäuses

Edelstahl 304 (1.4301)

Anschluss Auslassseite

Flansch

Motorwirkungsgrad 100

85,8 %

Min. Mediumtemperatur (Dauerbetrieb)

-30 °C

Umgebungstemperatur

-15 - 50

Zul. Spannungstoleranz

+-10 %

Anschluss Druckseite

G 2

Motorwirkungsgrad 50

84,3 %

Min. Umgebungstemperatur

-15 °C

Serie

Helix V

Druckstufe Artikel

PN 16

Anzahl der Phasen

3

Motorwirkungsgrad 75

85,7 %

Motorausgangsleistung (P2)

4 kg/mm

Max. Förderhöhe

64,85 m

Werkstoffgüte

Edelstahl 304 (1.4301)

Aufgenommene Motorleistung (P1)

4,51 kg/mm

Motornennleistung P2

4 W

Umgebungstemperatur max.

40

Anschluss Einlassseite

Flansch

Druckstufe Flansch

PN 16

Druckstufe Flanschanschluss Auslassseite

PN 16

Nenndurchmesser Anschluss Auslassseite

2 Zoll

Umgebungstemperatur min.

-15 °C

Druckstufe Flanschanschluss Einlassseite

PN 16

Einbaulänge

242 mm

Nenninnendurchmesser

2 Zoll

Nennstrom

7,4 A

Nenndurchmesser Anschluss Einlassseite

2 Zoll

Förderhöhe bei Nennvolumenstrom

4820 kPa

Nennvolumenstrom

17,8 m³/h

Elektrischer Anschluss

Anschlussklemmen

Rohraußendurchmesser Anschluss Einlassseite

50 mm

Förderhöhe bei Volumenstrom (BEP)

472,68

Phase

3

Werkstoff des Gehäuses

Edelstahl

Druckstufe Flanschanschluss Einlass

PN 16

Isolationsklasse nach IEC

F

Gewicht

46,9 kg

Pumpenhöhe

159 mm

Max. Volumenstrom

26

Kommunikation

Ohne
