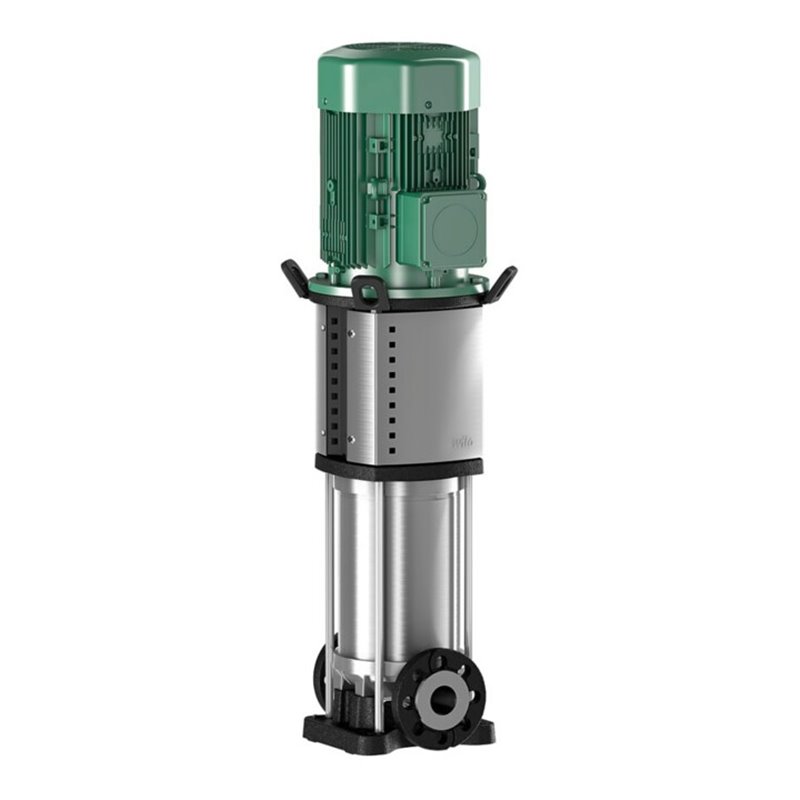

Wilo Hochdruckpumpe Helix V 1603, 2,2 kW, PN 16, G 2, St.-Dicht.-Sys

Technische Daten

Gewicht

36,8 kg

Pumpenhöhe

159 mm

Max. Volumenstrom

26

Kommunikation

Ohne

Isolationsklasse nach IEC

F

Drehzahl

2900

Rohraußendurchmesser Anschluss Auslassseite

50 mm

Bemessungsspannung

230 - 400

Werkstoff des Anschlusses

Edelstahl

Leistungsaufnahme P1

2,5 W

Modell

1603

Umgebungstemperatur, max.

40 °C

Max. Arbeitsdruck

16

Flanschform

Oval

Max. Medientemperatur

120 °C

Anschluss

Flansch

Volumenstrom (BEP)

17,31

Maximaler Betriebsdruck

16 bar

Mindesteffizienzindex (MEI)

0,5

Max. Mediumtemperatur (Dauerbetrieb)

120 °C

Max. Umgebungstemperatur

40 °C

Anschlussspannung

3 x 400 V

Werkstoff des Gebläserads/Laufrads

Edelstahl

Dimension 1

1603, 2,2 kW

Selbstansaugend

Nein

Max. zulässiger Betriebsdruck

16 bar

Spannung

400 V

Werkstoff des Pumpengehäuses

Edelstahl

UBA-Positivliste

Ja

Mit ovalen Gegenflanschen

Ja

Mediumtemperatur (Dauerbetrieb)

-30 - 120

Schutzart (IP)

IP55

Werkstoffgüte Gebläserad/Laufrad

Edelstahl 304 (1.4307)

Nenndurchmesser

2 Zoll

Werkstoff Anschluss

Edelstahl

Min. Medientemperatur

-30 °C

Frequenz

50 Hz Hz

Werkstoffgüte des Pumpengehäuses

Edelstahl 304 (1.4301)

Anschluss Auslassseite

Flansch

Werkstoffgüte Anschluss

Edelstahl 304 (1.4301)

Min. Mediumtemperatur (Dauerbetrieb)

-30 °C

Umgebungstemperatur

-15 - 50

Zul. Spannungstoleranz

+-10 %

Anschluss Druckseite

G 2

Motorwirkungsgrad 100

83,2 %

Min. Umgebungstemperatur

-15 °C

Serie

Helix V

Druckstufe Artikel

PN 16

Anzahl der Phasen

3

Motorwirkungsgrad 50

80,5 %

Motorausgangsleistung (P2)

2,2 kg/mm

Max. Förderhöhe

38,72 m

Werkstoffgüte

Edelstahl 304 (1.4301)

Aufgenommene Motorleistung (P1)

2,5 kg/mm

Motorwirkungsgrad 75

83,9 %

Motornennleistung P2

2,2 W

Umgebungstemperatur max.

40

Anschluss Einlassseite

Flansch

Druckstufe Flansch

PN 16

Nenndurchmesser Anschluss Auslassseite

2 Zoll

Umgebungstemperatur min.

-15 °C

Druckstufe Flanschanschluss Einlassseite

PN 16

Druckstufe Flanschanschluss Auslassseite

PN 16

Nenninnendurchmesser

2 Zoll

Nennstrom

4,3 A

Nenndurchmesser Anschluss Einlassseite

2 Zoll

Einbaulänge

242 mm

Nennvolumenstrom

17,31 m³/h

Elektrischer Anschluss

Anschlussklemmen

Rohraußendurchmesser Anschluss Einlassseite

50 mm

Förderhöhe bei Nennvolumenstrom

2901 kPa

Phase

3

Werkstoff des Gehäuses

Edelstahl

Druckstufe Flanschanschluss Einlass

PN 16

Förderhöhe bei Volumenstrom (BEP)

284,49
